气动法兰蝶阀的结构与作用

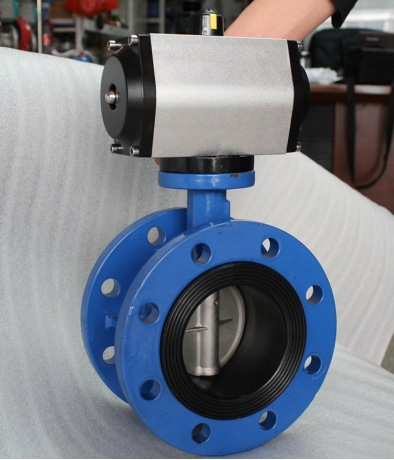

气动法兰蝶阀作为现代工业管道系统的核心控制设备，融合了气动技术与蝶阀结构优势，广泛应用于石油化工、水处理、电力能源等领域。该阀门由气动执行器与蝶阀本体构成，其工作原理是通过压缩空气驱动执行器内的活塞或薄膜，将直线运动转化为旋转力矩，带动阀体内蝶板0°至90°旋转实现启闭控制 。蝶板采用圆盘式设计，在完全开启时厚度仅产生微小流阻，使DN50-DN600口径的阀门能保持约0.3%的压力损失，特别适合大流量介质调控 。

结构上，气动法兰蝶阀展现出显著工程优势：法兰连接方式通过螺栓紧固确保管道接口的稳固密封，阀体材料可选灰铸铁、不锈钢等适应不同介质；蝶板与阀座间采用层叠式金属硬密封或弹性非金属密封，前者在450℃高温下仍保持稳定，后者则能实现近乎零泄漏 。智能化升级使其可配备电磁阀、定位器等附件，如某核电站循环水系统通过加装物联网传感器，实现阀门开度与介质流量的实时监测及远程调控 。

在应用场景中，该阀门充分发挥快速响应特性，石油输送管线的紧急切断可在0.5秒内完成，水处理厂的节流控制精度可达±2%。特殊设计的伸缩式蝶阀能补偿管道热胀冷缩，在供热管网中减少40%的应力损伤 。值得注意的是，虽然金属硬密封寿命可达10万次启闭，但在含颗粒介质中建议选用衬氟蝶阀，其聚四氟乙烯涂层可使耐腐蚀性提升3倍以上 。随着工业自动化发展，气动法兰蝶阀正从单一截断功能向智能调节系统演进，成为流程工业不可或缺的流体控制单元。
